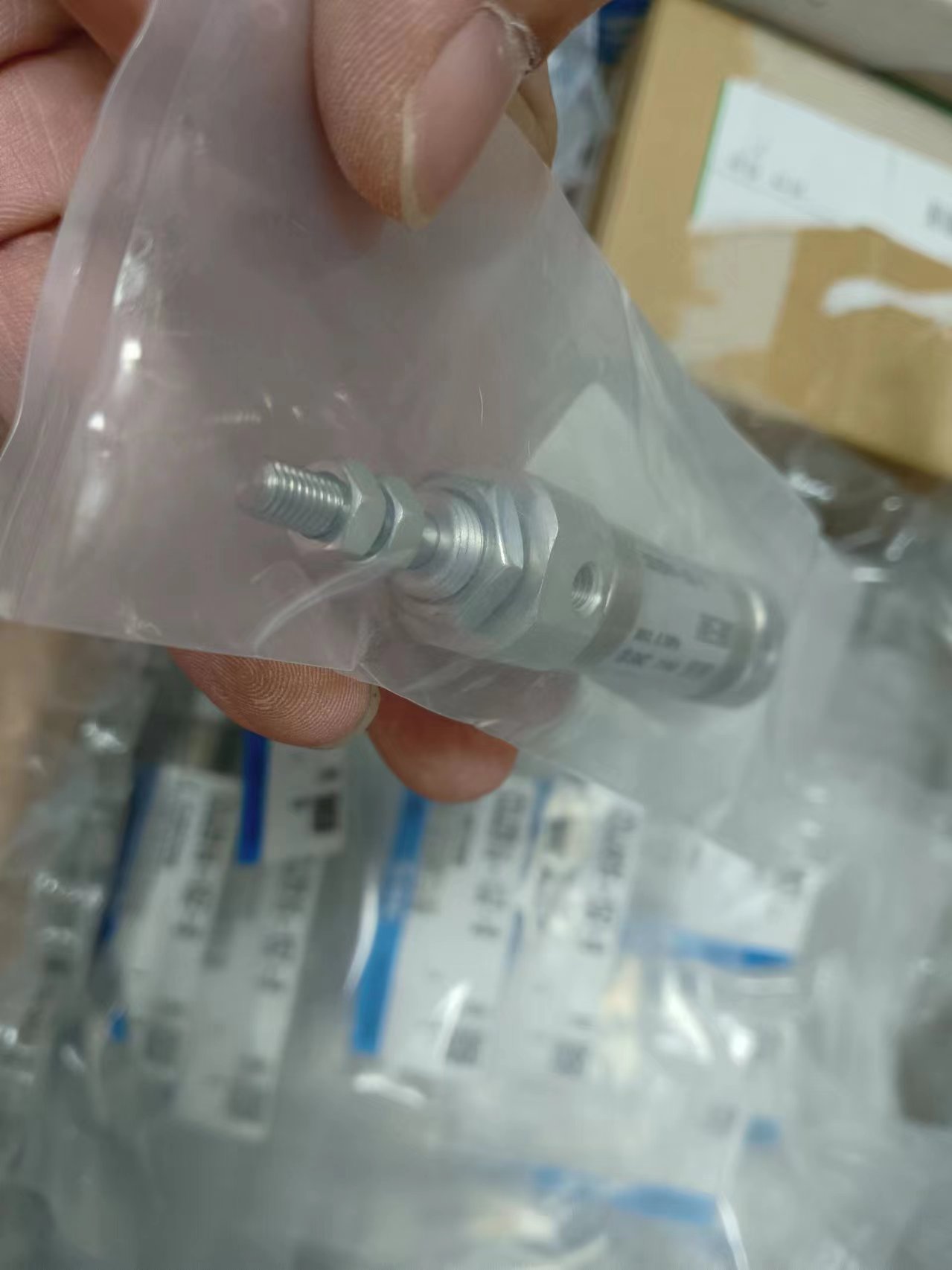

【电商】MRO供应链日本 SMC 单杆双作用紧凑型气缸 CDJ2B16-15Z-B

更新时间：2025-10-21      浏览次数：13

一、核心参数（精准对应型号含义）

  1. 基础属性：单杆双作用气缸（无弹簧复位，需通过压缩空气驱动活塞双向运动）。

  2. 缸径与行程：

    • 缸径：16mm（型号中 “16" 对应，比 10mm 缸径推力更大）；

    • 行程：15mm（型号中 “15" 对应，短行程设计，适合小范围直线驱动）。

  3. 安装方式：“Z" 代表 轴销式安装（缸体侧面带轴销孔，可通过轴销固定在支架上，允许轻微摆动，适配多角度布局需求）。

  4. 杆端结构：“B" 代表 杆端外螺纹（活塞杆末端为外螺纹，方便快速连接工装、接头或负载部件，安装灵活）。

  5. 工作介质：干燥压缩空气（建议过滤精度≥5μm，含油量 0.1~10mg/m³，避免杂质磨损密封件）。

  6. 工作压力范围：0.15~1.0MPa（低压启动性能好，可适配小型气动系统）。

  7. 工作温度范围：-10℃~60℃（常规工况通用，避免高温 / 低温导致密封件老化失效）。

  8. 活塞速度：50~500mm/s（可通过 SMC 标准调速阀调节，匹配不同动作节奏）。

  9. 理论输出力（按 0.5MPa 工作压力计算）：

    • 伸出时（无杆腔进气）：F=π×D²×P/4 = 3.14×16²×0.5/4 ≈ 30.1N；

    • 缩回时（有杆腔进气）：需扣除活塞杆截面积（活塞杆直径约 4mm），约 25.1N（推力比 10mm 缸径提升显著）。

  10. 材质与密封：

    • 缸体：铝合金（轻量化，表面阳极氧化，耐腐蚀）；

    • 活塞杆：不锈钢（防锈、耐磨，延长使用寿命）；

    • 密封件：丁腈橡胶（NBR，常规工况通用；可选氟橡胶，适配高温 / 特殊介质场景）。

二、产品核心特点

  1. 紧凑型设计：CDJ2B 系列为 SMC 小型气缸，缸径覆盖 6~25mm，16mm 缸径兼顾推力与体积，适合安装空间受限的设备（如小型工装、精密机械）。

  2. 可靠性强：精密加工的缸筒与活塞配合优质密封件，漏气率低，正常工况下往复运动寿命可达数百万次，适配高频次动作场景。

  3. 扩展灵活：可搭配 SMC 标准配件使用 —— 如磁性开关（检测活塞位置）、调速阀（调节运动速度）、杆端接头（优化负载连接）、缓冲器（减少冲击），满足功能升级需求。

  4. 安装多样：除 “Z" 轴销式外，该系列还支持脚座式（F）、耳环式（K）、法兰式（F1/F2）等安装方式，可根据设备布局灵活替换。

三、典型应用场景

主打 短行程、中等推力 的直线驱动需求，尤其适合空间紧凑、动作精准的自动化场景：

  • 电子制造：电路板元器件定位夹紧、小型连接器装配、芯片检测设备的推料机构；

  • 精密工装：小型夹具的开合驱动、治具定位销的伸缩控制、微型机械手的执行动作；

  • 轻工设备：小型包装机的封口压合、标签粘贴设备的推料驱动、化妆品灌装设备的阀门切换；

  • 医疗器械：样本检测设备的试管输送、小型医疗仪器的精准动作执行（如针头定位）。

四、型号快速解读

  • CDJ2B：系列代号（SMC 紧凑型单杆双作用气缸，CDJ2 系列升级款，密封性能更优）；

  • 16：缸径 16mm；

  • 15：行程 15mm；

  • Z：安装方式（轴销式）；

  • B：杆端结构（外螺纹）。
